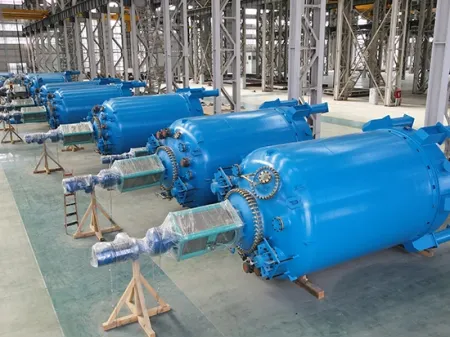

Reaktor Berlapis Kaca, Jenis Tertutup

Membuat permintaan sebut harga

Laman Web: http://glasslining-my.com/1-2-glass-lined-reactors-close-type.html

Reaktor berlapis kaca dengan rak empat kolum

Glass Lined Reactors, Close Type

Bejana tindak balas tahan kakisan dengan penutup yang dikimpal kekal pada badan bejana

Reaktor berlapis kaca jenis tertutup sering digunakan dalam industri kimia, petrokimia, farmaseutikal, pewarna, makanan, dan racun perosak, kerana sektor-sektor ini memerlukan ketahanan kakisan dan kebolehpercayaan yang tinggi. Reaktor ini mampu menahan proses yang mencabar dengan memberikan rintangan kakisan yang tinggi, kestabilan yang konsisten, dan operasi yang boleh dipercayai.

Julat kapasiti: 50 – 80,000 L
Tekanan maksimum: sehingga 16 bar (atmosfera hingga tekanan tinggi)
Ulat suhu operasi: –19 °C hingga 200 °C
Piawaian: CE/JIS/ASME/GB

Reaktor berlapis kaca jenis tertutup 30000L dengan rak empat kolum dan penutup manhole buka pantas

Reaktor berlapis kaca jenis tertutup 3000L dengan penutup buka pantas

Reaktor berlapis kaca jenis tertutup 20000L untuk eksport ke Thailand

Reaktor berlapis kaca bukan standard dengan dua manhole

Reaktor berlapis kaca dengan rak empat kolum dan motor gear mendatar

Reaktor berlapis kaca 12500L dengan pengurang kelajuan mendatar dan rak empat kolum

Reaktor berlapis kaca 10000L dengan pengurang kelajuan menegak

Reaktor jenis ini dilengkapi dengan jaket untuk pemanasan atau penyejukan dan dilengkapi dengan pengaduk, membolehkan pencampuran yang cekap dan kawalan stabil bagi pelbagai proses. Bebibir kimpalan leher dipasang pada kepala untuk menyediakan sambungan yang selamat, manakala enamel import berkualiti tinggi memastikan ketahanan dan jangka hayat yang panjang.

Tekanan reka bentuk dalaman boleh mencapai hingga 1.0 MPa, dengan pilihan kapasiti dari 3000 L hingga 50000 L. Jaket direka untuk tekanan maksimum 0.6 MPa, dan kedua-dua tangki dan jaket boleh beroperasi dengan selamat dalam julat suhu –20 °C hingga 200 °C.

Parameter Teknikal

Tekanan reka bentuk	Bahagian dalaman bejana	Pengedap packing	0.2MPa
		Pengedap mekanikal	0.4MPa/1.0MPa
	Jaket	0.6MPa
Suhu reka bentuk	Bahagian dalaman bejana	-20℃~ 200℃
	Jaket	-20℃~ 200℃
Kelajuan pengaduk	Jenis sauh (anchor)/ jenis rangka	63r/min
	Jenis paddle (dayung)	110r/min~130r/min
	Jenis impeller	110r/min~130r/min

Lukisan Dimensi

Dimensi Reaktor Berlapis Kaca Jenis Tertutup (mm)

Isipadu (L)	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
Item	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
DN	1600	1600	1750	1750	2000	2200	2400	2400	2400	2600	2800	3200	3400
D0	1120	1220	1220	1220	1400	1540	1680	900	900	975	1050	1200	1500
D1	1750	1750	1900	1900	2200	2400	2600	2550	2550	2750	2950	3350	3600
D2	2029	2029	2200	2200	2502	3744	2940	2812	2812	3060	3335	3866	4378
D3	30	30	30	30	36	36	36	36	36	36	36	36	36
D4	φ95	φ95	φ95	φ95	φ110	φ110	φ110	φ110	φ125	φ140	φ160	φ160	φ180
D5	65×6	65×6	80×6	80×6	95×8	95×8	95×8	95×8	98×8	95×8	110×l2	110×12	125×12
D6	600	600	600	600	800	800	800	800	800	900	1100	1300	2000
D7	450	450	450	450	510	510	510	560	560	650	650	810	940
D8	1300	1300	1400	1400	1505	1645	1785	1785	1785	1925	2065	2345	\|
H	2250	3275	2888	3244	3310	3513	3160	3495	3830	4640	5060	4900	6765
H1	1060	1160	1200	1200	1200	1300	1500	1300	1300	1400	1500	1750	2200
H2	/	/	800	900	900	950	640	375	600	650	750	600	1700
H3	700	780	750	750	800	1300	1010	900	900	1000	1050	1150	1250
H4	1550	1710	1500	1700	1700	1850	1610	2000	2350	2500	2650	2650	2950
H5	200	200	200	200	355	340	315	315	315	330	250	240	/
H6	1454	1535	1535	1682	1702	1822	1822	1822	1822	2594	2594	2734	3260
B1	540	540	540	540	540	540	540	550	550	550	550	550	550
B2	370	370	370	370	370	370	370	470	470	470	470	470	470
Kuasa (kW)	5.5	7.5	7.5	11	11	18.5	18.5	18.5	22	22	22	30	45

Spesifikasi Nozel (mm)

Isipadu (L)	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
Item	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
DN	1600	1600	1750	1750	2000	2200	2400	2400	2400	2600	2800	3200	3400
a	150	150	150	150	200	200	200	200	200	250	250	250	250
b	100	100	125	125	150	150	150	150	150	200	200	/	/
c	125	125	150	150	150	150	150	150	150	150	150	150	150
d	100	100	125	125	150	150	125	250	250	250	250	250	250
e	125	125	150	150	150	125	125	150	150	150	150	150	150
f	125	125	125	125	125	150	150	150	150	150	150	150	200
h	/	/	/	/	/	150	150	150	150	200	200	200	/
M	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400
S	125	125	125	125	125	125	125	150	150	150	150	150	150
T1	100	100	125	125	200	200	200	200	200	200	200	200	250
T2	/	/	/	/	150	150	150	150	150	200	200	200	200
N1-3	65	65	65	65	65	65	65	80	100	100	100	100	100
K1-3	65	65	65	65	65	65	65	65	65	65	65	80	80
