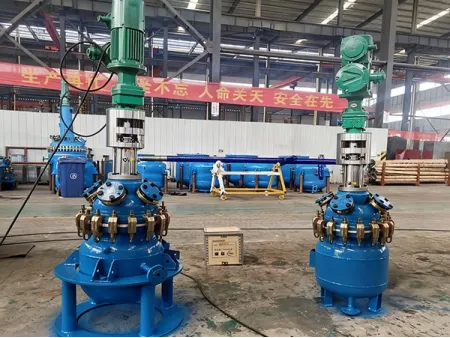

Reaktor Berlapis Kaca Jenis Terbuka

Membuat permintaan sebut harga

Laman Web: http://glasslining-my.com/1-1-glass-lined-reactors-open-type.html

Reaktor berlapis kaca dengan tangki imbangan dan reka bentuk rod pelepas pantas

Glass Lined Reactors, Open Type

Bejana tindak balas tahan kakisan dengan penutup boleh tanggal

Reaktor berlapis kaca dihasilkan dengan menyembur serbuk kaca kaya silika pada permukaan dalaman bejana keluli. Bejana kemudian dibakar pada suhu tinggi sehingga kaca melekat kukuh pada keluli dan membentuk lapisan komposit yang tahan lasak.

Julat kapasiti: 50 – 80,000 L
Tekanan maksimum: sehingga 16 bar (atmosfera hingga tekanan tinggi)
Ulat suhu operasi: –19 °C hingga 200 °C
Piawaian: CE/JIS/ASME/GB

6300L reaktor berlapis kaca jenis terbuka dengan penutup manhole buka pantas

Reaktor berlapis kaca dengan rangka bersepadu

Reaktor berlapis kaca dengan sistem sambungan air tersuai

Reaktor berlapis kaca struktur khas dengan tangki imbangan

Reaktor berlapis kaca dengan baffle tetap

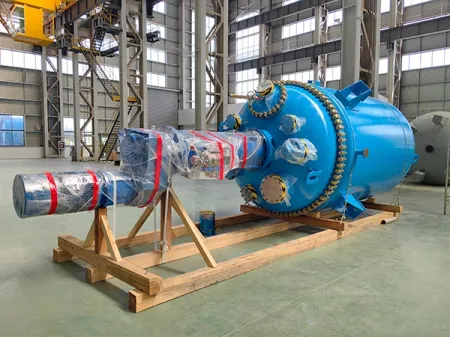

10000L reaktor berlapis kaca jenis terbuka

Dalam reka bentuk jenis terbuka, penutup dan badan bejana adalah dua komponen berasingan. Sambungan antara penutup dan badan dikedapkan dengan gasket dan diketatkan menggunakan pengapit untuk memastikan kedapan yang stabil sepanjang operasi.

Reaktor jenis terbuka ini menggabungkan kestabilan dan rintangan kakisan kaca dengan kekuatan keluli. Permukaan dalaman yang licin menjadikannya mudah dibersihkan dan tahan terhadap hentakan, haba, lelasan serta kakisan kimia. Dengan sifat ini, reaktor berlapis kaca jenis terbuka sesuai untuk proses seperti hidrolisis, peneutralan, penghabluran, pencampuran dan emulsifikasi.

Reaktor jenis terbuka digunakan secara meluas dalam industri kimia, petroleum, farmaseutikal, racun perosak, makanan dan pewarna. Ia tersedia dalam pelbagai spesifikasi dan reka bentuk bukan standard boleh dihasilkan mengikut keperluan pelanggan.

Parameter Teknikal

Tekanan reka bentuk	Bahagian Dalaman	Pengedap dalaman	0.2MPa
		Pengedap mekanikal	0.4MPa/1.0MPa
	Jaket	0.6MPa/0.8Mpa/1.0MPa
Suhu reka bentuk	Dalaman	-19℃~ 200℃
	Jaket	-19℃~ 200℃
Kelajuan pengaduk	Jenis sauh (anchor) / jenis rangka	63r/min
	Jenis dayung	110r/min~130r/min
	Jenis impeller	110r/min~130r/min

Lukisan Dimensi

Dimensi Reaktor Berlapis Kaca Jenis Terbuka (mm)

Isipadu (L)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
Item	300	500	1000	1500	2000	3000	5000		6300	8000	10000
D	800	900	1200	1300	1300	1600	1600	1750	1750	2000	2000
D1	900	1000	1300	1450	1450	1750	1750	1900	1900	2200	2200
D2	1032	1148	1488	1639	1675	2044	2044	2218	2218	2500	2533
D3	560	630	840	910	910	1120	1120	1225	1225	1400	1400
D4	720	810	1080	1180	1180	1440	1440	1580	1580	1800	1800
D5	350	350	400	400	400	450	450	450	450	510	510
D6	65	65	80	80	80	95	95	95	95	110	110
D7	23	23	30	30	30	30	30	30	30	36	36
H	800	1000	1200	1400	1745	1739	2700	2317	3025	3120	3460
H0	2530	2759	3222	3440	3785	4073	5115	4792	5850	5450	6270
H1	1050	1050	1240	1240	1240	1454	1535	1535	1535	1650	1700
H2	380	409	482	500	500	580	580	640	640	720	710
H3	260	270	300	330	330	330	330	330	330	420	355
H4	/	/	/	960	1335	1242	2000	1490	1700	2000	2650
H5	/	/	/	/	/	/	700	420	700	900	880
H6	390	420	500	600	600	700	700	700	815	850	850
B1	/	/	/	507	507	614	614	550	550	550	540
B2	250	270	350	350	370	370	370	370	370	400	450
Kuasa (kW)	1.5	3	4	4	4	5.5	7.5	7.5	11	11	11

Spesifikasi Nozel (mm)

Isipadu (L)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
Item	300	500	1000	1500	2000	3000	5000		6300	8000	10000
a	125	150	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400
b	100	100	125	125	125	150	150	150	150	200	200
c	65	65	100	100	100	100	100	125	125	200	200
d	80	80	100	100	100	100	100	125	125	150	150
e	65	100	100	125	125	125	125	125	125	125	125
f	65	125	125	125	125	125	125	150	150	125	125
g	65	100	100	100	100	100	100	125	125	150	150
h	/	/	100	200	125	125	125	150	150	125	125
K	/	/	/	/	/	/	/	/	/	150	150
i	80	80	100	100	100	125	125	125	125	125	150
L1-L3	25	32	32	40	40	50	50	65	65	65	65
N1, N2	/	/	/	50	50	50	65	65	65	65	65
N3	/	/	/	/	/	/	65	65	65	65	65
