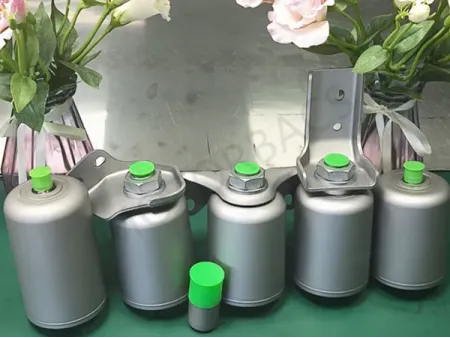

Akumulator Belos Logam
Komponen penyimpanan tenaga untuk kawalan bendalir berketepatan dalam sistem hidraulik dan pneumatik merentasi sektor automotif dan industri
Akumulator belos logam berketepatan tinggi ialah peranti penyimpanan tenaga dan pengawalan dinamik berketepatan tinggi yang menggunakan belos logam sebagai elemen pengasingan teras. Ia digunakan secara meluas dalam sistem hidraulik dan pneumatik yang memerlukan tindak balas frekuensi tinggi, kebocoran yang sangat rendah, dan persekitaran operasi bersih.
Ketepatan akumulator ini tercermin dalam ketepatan pembuatan, keupayaan tindak balas dinamik, kebolehpercayaan pengedapan, dan kawalan isipadu yang sangat stabil. Berbanding akumulator jenis omboh atau diafragma tradisional, akumulator belos logam lebih sesuai untuk aplikasi dengan keperluan kebolehpercayaan dan ketepatan yang tinggi.

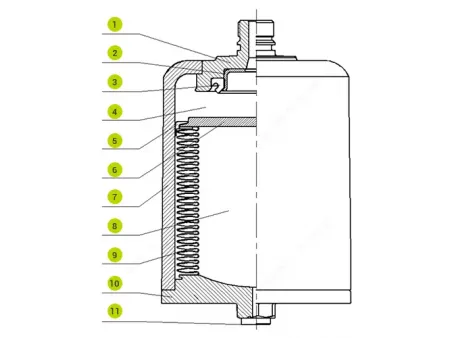

Akumulator belos logam berketepatan tinggi berpusat pada pemasangan belos logam, dan terdiri daripada penutup hujung tekanan tinggi, belos logam, penutup hujung inflasi, port bendalir (atau gas), injap inflasi, serta komponen fungsian lain. Prinsip operasinya bergantung pada ubah bentuk fleksibel belos logam untuk mencapai pengasingan gas–medium dan penukaran tenaga yang cekap.
- Penutup hujung minyak
- Cincin penahan
- Cincin pengedap
- Ruang minyak
- Cincin panduan
- Penutup pengedap
- Silinder
- Ruang gas
- Belos
- Penutup hujung
- Penutup pengedap gas
- Penutup pengedap gas
- Penutup hujung minyak
- Lengan sokongan
- Belos
- Ruang minyak
- Penutup pengedap
- Silinder
- Cincin panduan
- Ruang gas
- Penyimpanan tenaga
Apabila tekanan sistem melebihi tekanan gas pramuat akumulator, medium menolak belos untuk memampatkan gas dalaman. Apabila isipadu berkurang, tekanan gas meningkat (mengikut Hukum Boyle), menukar tenaga sistem kepada tenaga berpotensi gas yang disimpan. - Pelepasan tenaga
Apabila tekanan sistem jatuh di bawah tekanan gas dalaman akumulator, belos mengembang di bawah tekanan gas, menolak medium kembali ke dalam sistem dan melepaskan tenaga yang disimpan. - Ketepatan
Anjakan pengembangan belos berkaitan secara linear dengan perubahan tekanan (lineariti ≤ 0.5%), membolehkan kawalan isipadu yang sangat tepat. Oleh kerana tiada komponen geseran (belos disambungkan secara tegar kepada penutup hujung tanpa bahagian gelongsor), kelewatan tindak balas adalah ≤ 5 ms, menjadikannya sesuai untuk menyerap denyutan frekuensi tinggi, seperti turun naik tekanan 10–100 Hz.
Lengkung PV (Lengkung Tekanan–Isipadu) akumulator ialah perwakilan grafik yang menerangkan perubahan isipadu bendalir dalaman V apabila tekanan sistem P berubah. Ia biasanya digunakan untuk menganalisis dan memahami prestasi akumulator, khususnya tingkah laku dinamik semasa penyimpanan dan pelepasan tenaga.
- Tekanan pramuat (P0): Tekanan gas dalam akumulator apabila tiada tekanan pada bahagian minyak/bendalir.
- Tekanan kerja (P1): Tekanan operasi maksimum yang boleh dicapai akumulator dalam keadaan kerja biasa.
- Tekanan reka bentuk (P2): Tekanan maksimum yang direka bentuk untuk ditahan oleh struktur akumulator..
- Isipadu berkesan (V0): Isipadu ruang gas akumulator dalam keadaan pramuat.
- Suhu kerja: −40°C hingga 120°C
- Tekanan letupan: ≥ 80 MPa
| Ciri | Akumulator Belos Logam Berketepatan | Akumulator Jenis Omboh | Akumulator Jenis Diafragma |
| Kadar kebocoran | ≤ 1 × 10⁻⁹ Pa·m³/s | Lebih tinggi (kemungkinan haus pasangan geseran) | Lebih rendah (tetapi penuaan getah boleh menyebabkan kebocoran) |
| Masa tindak balas | ≤5ms | ≥50ms | ≤20ms |
| Lineariti isipadu | ≤0.5% | ≥2% | ≤1% |
| Kebersihan | Tiada pencemaran zarah (struktur belos logam) | Kemungkinan penjanaan zarah logam | Kemungkinan penjanaan zarah getah |
| Kitar hayat keletihan (kitaran) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Tekanan boleh digunakan | 0.5–31.5 MPa (model tekanan tinggi sehingga 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
Ketepatan tinggi, kebersihan luar biasa, dan ciri tindak balas pantas akumulator belos logam berketepatan menjadikannya penyelesaian pilihan dalam bidang berikut:
- Pembuatan semikonduktor & elektronik
Digunakan dalam sistem pemacu hidraulik mesin litografi wafer dan peralatan implantasi ion untuk menyerap denyutan tekanan frekuensi tinggi (mengelakkan penyimpangan ketepatan pemprosesan wafer). Dengan sifar kebocoran dan tiada pencemaran zarah, ia memenuhi keperluan ultra-bersih seperti persekitaran bilik bersih Kelas 10. - Alat mesin berketepatan & robotik
Dalam sistem imbangan hidraulik gelendong, ia mengimbangi turun naik tekanan seketika (seperti perubahan beban semasa pemotongan berkelajuan tinggi), memastikan kestabilan kelajuan gelendong (turun naik ≤ ±1 rpm). Dalam pemacu sendi robot kolaboratif, ia menyediakan pampasan tenaga seketika, mengurangkan penggunaan kuasa motor servo. - Peralatan perubatan
Dalam penggerak hidraulik robot pembedahan (seperti pemacu instrumen laparoskopik), kawalan isipadu tepat membolehkan ketepatan pergerakan pada tahap milimeter. Dalam litar hidraulik peralatan hemodialisis, ketiadaan komponen getah mengelakkan risiko pencemaran darah. - Aeroangkasa & pertahanan
Dalam penggerak hidraulik kawalan sikap satelit, belos titanium ringan dan kebolehpercayaan tinggi membolehkan operasi stabil pada −50°C hingga 150°C, menyimpan dan melepaskan tenaga untuk menyokong pelarasan sikap. Dalam sistem panduan peluru berpandu, ia menyerap kejutan tekanan akibat getaran enjin, memastikan ketepatan kawalan.
Kapasiti Pengeluaran
- Dilengkapi dengan 3 barisan pengeluaran automatik
- Kapasiti bulanan dirancang: 100,000 unit
- Peralatan utama termasuk: mesin pembentukan belos, mesin kimpalan pancaran elektron vakum, mesin kimpalan plasma mikro, peralatan pengesanan kecacatan ultrasonik, sistem pengesanan kebocoran helium, sistem ujian PV dalam talian, dan mesin kimpalan penyegel penyongsang frekuensi sederhana
Keperluan Bilik Bersih Untuk Pengeluaran Akumulator
- Tahap kebersihan: bilik bersih Kelas 1,000,000
- Suhu & kelembapan: Suhu 18–28°C, kelembapan 45–65%
- Kadar pertukaran udara: Tidak kurang daripada 12 pertukaran udara sejam
- Kebersihan minyak hidraulik: Ujian kebersihan NAS digunakan, minyak hidraulik yang disuntik mesti memenuhi tahap ≤ NAS 8
- Kebersihan dalaman: Kaedah gravimetrik digunakan sebelum pengisian minyak; pencemaran dalaman mesti ≤ 4 mg
- Kimpalan pancaran plasma
- Ujian ketelapan udara
- Ujian prestasi PV
- Pengesanan kecacatan ultrasonik
