Rantai Sauh

Rantai Sauh
Rantai Sauh
Rantai Sauh
Rantai Sauh
Rantai Sauh
Rantai Sauh
Membuat permintaan sebut harga

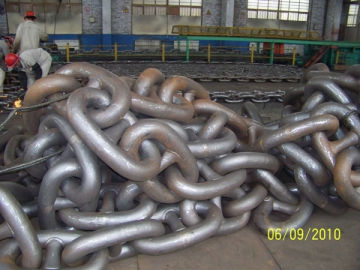

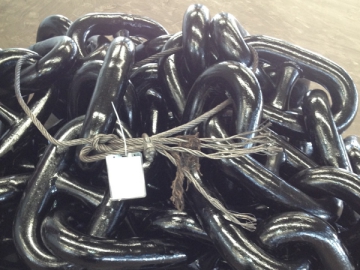

Rantai sauh merujuk kepada rantai, menghubungkan sauh dan badan kapal dan digunakan untuk menghantar dan menyerap daya luar yang kapal itu terima. Diperbuat daripada keluli di AM1, AM2 atau gred AM3, pada masa ini,produk ini meluas digunakan untuk dandang, lombong, dermaga, peleburan, elektrik, perkapalan dan industri pengeluaran perikanan, atau digunakan untuk lukisan dan operasi angkat. Ia juga boleh digunakan untuk rawatan anti-skid di lebuh raya.

Maklumat Lanjut

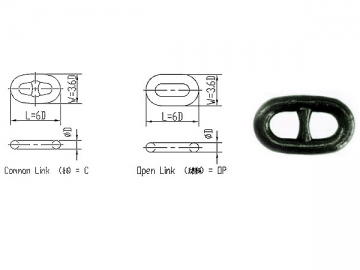

1. Garis pusat rantai sauh: Φ11-Φ162mm

2. Gred keluli: AM1-AM3

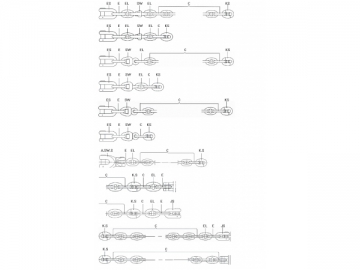

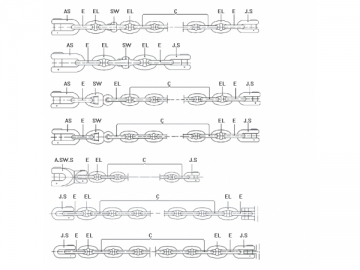

3. Mod sambungan:
A. Kent sambungan atau sambungan pautan



B. Sambungan jenis-D atau sambungan membelenggu


4. Jadual beban rantai marin (jenis unstudded dengan sistem metrik, jenis stud dengan sistem metrik)
Diameter rantai (mm) Ketegangan beban (KN) Hentian beban (KN) Ketegangan beban (KN) Hentian beban (KN)
M2 M3
50 584 1294 844 1960
48 583 1196 771 1810
46 494 1098 698 1680
44 452 1000 630 1540
42 412 915 597 1400
40 373 829 563 1280
38 337 749 501 1160
36 302 672 442 1050
34 270 600 386 937
32 239 531 335 833
30 211 468 311 735
28 183 407 286 642
26 158 351 241 556
24 135 299 210 476

5. Marine rantaian beban jadual (jenis stud dengan sistem metrik)
tbody>
Diameter rantai (mm) Hentian beban Ketegangan beban Berat (kg/m)
AM1
KN
AM2
KN
AM3
KN
AM1
KN
AM2
KN
AM3
KN
11 52 72 102 36 52 72 2.65
12.5 66 92 132 46 66 92 3.42
14 82 116 165 58 82 116 4.29
16 107 150 216 76 107 150 5.61
17.5 127 179 256 89 127 179 6.71
19 150 211 301 105 150 211 7.91
20.5 175 244 349 123 175 244 9.2
22 200 280 401 140 200 280 10.6
24 237 332 476 167 237 332 12.61
26 278 389 556 194 278 389 14.8
28 321 449 642 225 321 449 17.17
30 368 514 735 257 368 514 19.71
32 417 583 833 291 417 583 22.43
34 468 655 937 328 468 655 25.32
36 523 732 1050 366 523 732 28.38
38 581 812 1160 406 581 812 31.62
40 640 895 1280 448 640 895 35.04
42 703 981 1400 492 703 981 38.63
44 769 1080 1540 538 769 1080 42.4
46 837 1170 1680 585 837 1170 46.34
48 908 1270 1810 635 908 1270 50.46
50 981 1370 1960 686 981 1370 54.75
52 1060 1480 2110 739 1060 1480 59.22
54 1140 1590 2270 794 1140 1590 63.86
56 1220 1710 2430 851 1220 1710 68.68
58 1290 1810 2600 909 1290 1810 73.67
60 1380 1940 2770 969 1380 1940 78.84
62 1470 2060 2940 1030 1470 2060 84.18
64 1560 2190 3130 1100 1560 2190 89.7
66 1660 2310 3300 1160 1660 2310 95.4
68 1750 2450 3500 1230 1750 2450 101.3
70 1840 2580 3690 1290 1840 2580 107.3
73 1990 2790 3990 1390 1990 2790 116.71
76 2150 3010 4300 1500 2150 3010 126.5
78 2260 3160 4500 1580 2260 3160 133.2
81 2410 3380 4820 1690 2410 3380 143.69
84 2580 3610 5160 1800 2580 3610 154.53
87 2750 3850 5500 1920 2750 3850 165.76
90 2920 4090 5840 2050 2920 4090 177.39
92 3040 4260 6080 2130 3040 4260 185.36
95 3230 4510 6440 2260 3230 4510 197.56
97 3340 4680 6690 2340 3340 4680 206.06
100 3530 4940 7060 2470 3530 4940 219
102 3660 5120 7320 2560 3660 5120 227.85
105 3850 5390 7700 2700 3850 5390 241.45
107 3980 5570 7960 2790 3980 5570 250.73
111 4250 5940 8480 2970 4250 5940 269.83
114 4440 6230 8890 3110 4440 6230 284.61
117 4650 6510 9300 3260 4650 6510 299.79
120 4850 6810 9720 3400 4850 6810 315.36
122 5000 7000 9990 3500 5000 7000 325.96
124 5140 7200 10280 3600 5140 7200 336.73
127 5350 7490 10710 3750 5350 7490 353.23
130 5570 7800 11140 3900 5570 7800 370.11
132 5720 8000 11420 4000 5720 8000 381.59
137 6080 8510 12160 4260 6080 8510 411.04
142 6450 9030 12910 4520 6450 9030 441.59
147 6840 9560 13660 4790 6840 9560 473.24
152 7220 10100 14430 5050 7220 10100 505.98
157 7600 10640 15200 5320 7600 10640 539.81
162 7990 11180 15980 5590 7990 11180 574.74
