G3015E Mesin pemotongan laser serat dengan pelindung

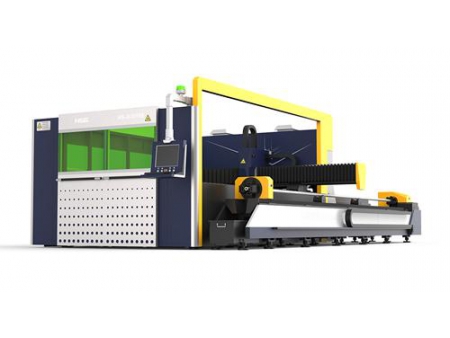

1. Lampu amaran

2.Platform operasi

3.Tingkap pelindung

4.Peranti pengumpulan

5. Peranti pemotong paip dan lapisan

6.Bola keluli tahan karat

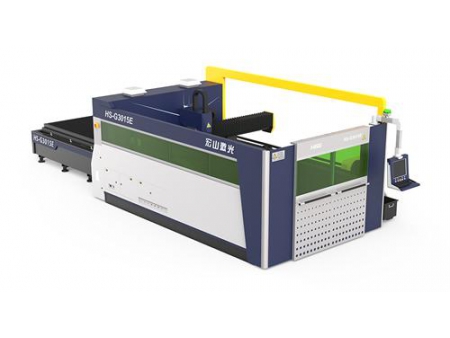

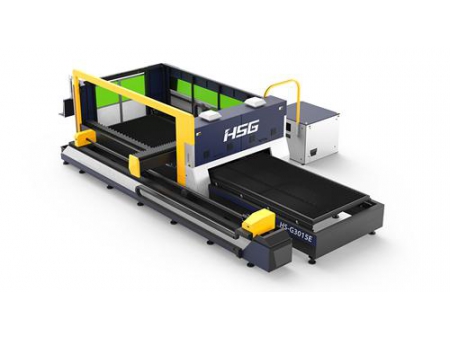

Pengenalan

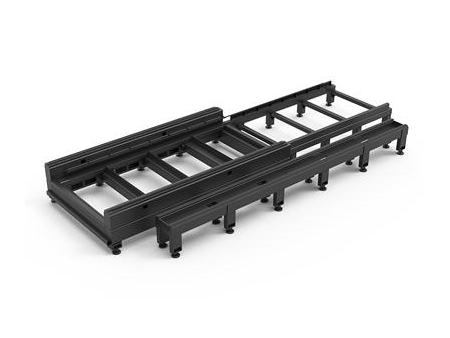

Lapisan dan tiub logam boleh diproseskan oleh mesin pemotong laser serat G3015E dengan kelengkapan meja yang boleh dipertukarkan. Mesin itu mencapai kelajuan pemotongan maksimum 60m/min dan selamat dikendalikan disebabkan struktur perlindungannya.

Aplikasi

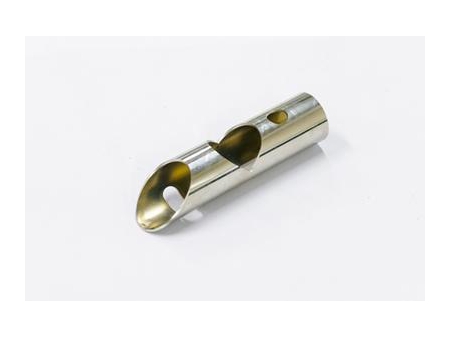

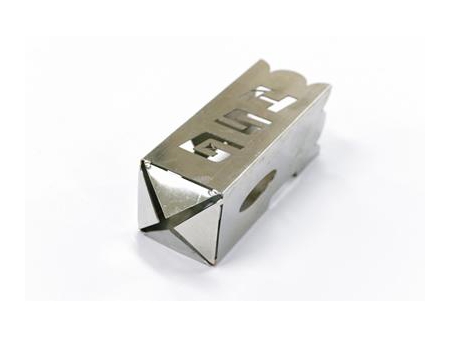

1. Untuk pemotongan paip
Bahan berkenaan: Bukan hanya diaplikasikan dalam pemotongan paip keluli karbon 0.5-5mm atau paip keluli tahan karat, bahkan juga dalam pemprosesan bahan paip lain seperti aluminium, loyang, tembaga, keluli tergalvani, keluli tergelek sejuk dan sebagainya.

Saiz berkenaan: 20×20mm-150×150mm tiub segi empat, Φ20-Φ219mm tiub bulat

2. Untuk pemotongan lapisan
Lapisan keluli karbon 0.5 ~ 16mm, lapisan keluli tahan karat 0.5 ~ 8mm, loyang 0.5 ~ 6mm, lapisan tembaga tergalvani 0.5 ~ 4mm serta papan elektrolitik dan keluli silikon

3. Industri berkenaan
Penggunaan dalam proses pemprosesan lapisan logam, perabot pejabat, peralatan dapur, bekalan hotel, jentera makanan, rak dan lain-lain.

Parameter
Keluasan pemprosesan 3000mm×1500mm (selektif)
Kuasa laser 500W-3000W(selektif)
Kelajuan maksimum 60m/min
Kepecutan maksimum 0.5G
Ketepatan kedudukan 0.05mm/m
Ketepatan kedudukan berulang ±0.05mm
Bekalan kuasa 380V/50Hz
Keberatan mesin keseluruhan 8500kg
Dimensi lapisan mesin 8500mm×3650mm×2100mm
Dimensi tiub mesin 4450mm×900mm×1050mm
Nota
  • Kami boleh menyesuaikan mesin untuk pemotongan tiub dengan lebar pemprosesan 3m atau 6m.
  • Kami boleh menyesuaikan mesin untuk pemotongan lapisan dengan lebar pemprosesan 3m×1.5m, 4m×2m, atau 6m×2m.
  • Kami boleh menyesuaikan model mesin khas untuk pemotong darjah keluli, keluli I-beam dan sebagainya.
  • Kami menawarkan laser dengan pelbagai kuasa. Ketebalan dan bahan yang dipotong bergantung pada kuasa laser.
Bahan sesuai
  • Keluli tahan karat
  • Keluli karbon
  • Loyang
  • Tembaga
  • Aluminium
  • Keluli tergalvani
  • Keluli sejuk tergelek
  • Titanium
  • Keluli elektrolitik
  • Silikon keluli
Ciri-ciri komponen

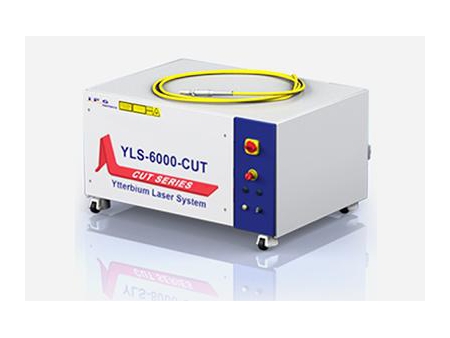

  • Sistem laser
    Sistem laser serat yang canggih dari IPG.
  • Mesin ketegaran tinggi
    Badan logam pemotong ini telah dirawat dengan haba 600 ° C, dan didinginkan di dalam relau selama 24 jam. Selepas itu, ia diproses dengan mesin penggilingan plano dan dikimpal dengan karbon dioksida. Dengan ini, ia berciri kekuatan tinggi dan hayat perkhidmatan selama 20 tahun.

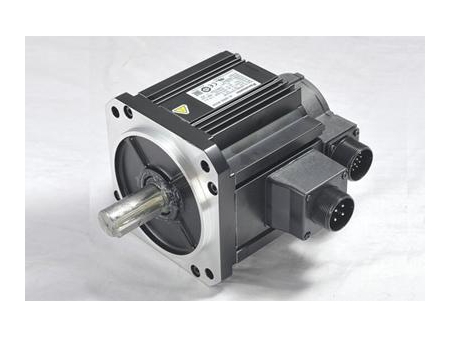

  • Servo motor
    Sistem elektrik dan pemacu yang dibekalkan oleh Jepun Sanyo Denki menawarkan pelanggan kami dengan kelajuan putaran yang lebih cepat dan kestabilan yang lebih baik.

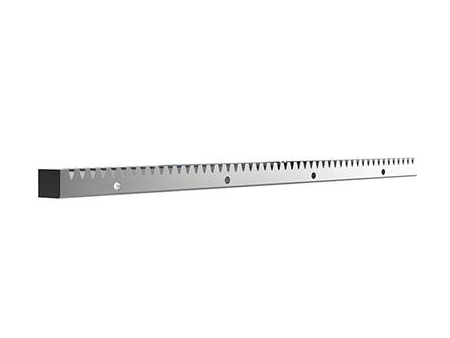

  • Sistem penghantaran
    HSG LASER menggunakan rak dan pengurang pinion dari ALPHA. Bukan sahaja ia tidak akan terperangkap dan berhenti, tetapi juga boleh digunakan selaras dengan pelbagai mesin.
